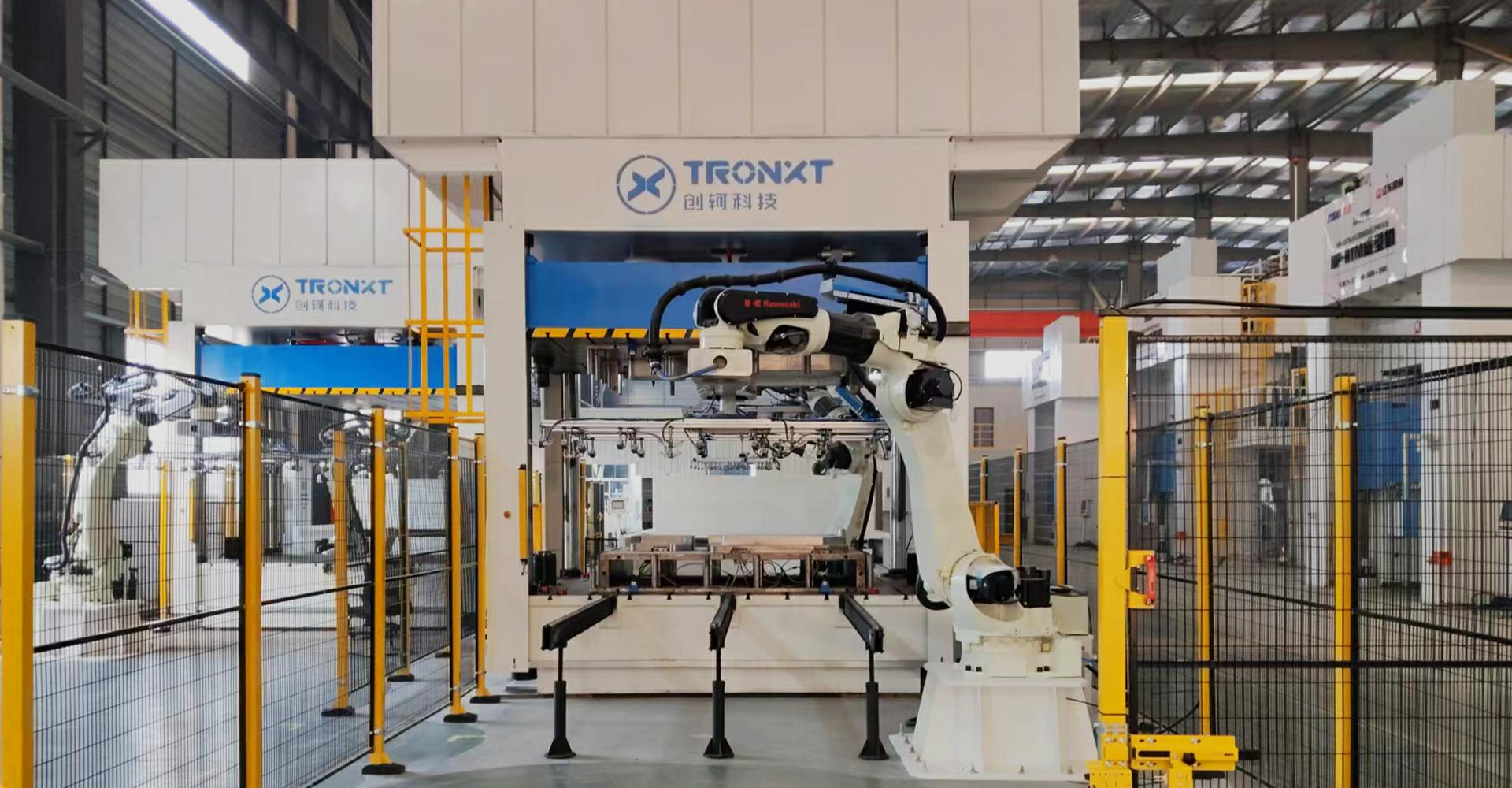

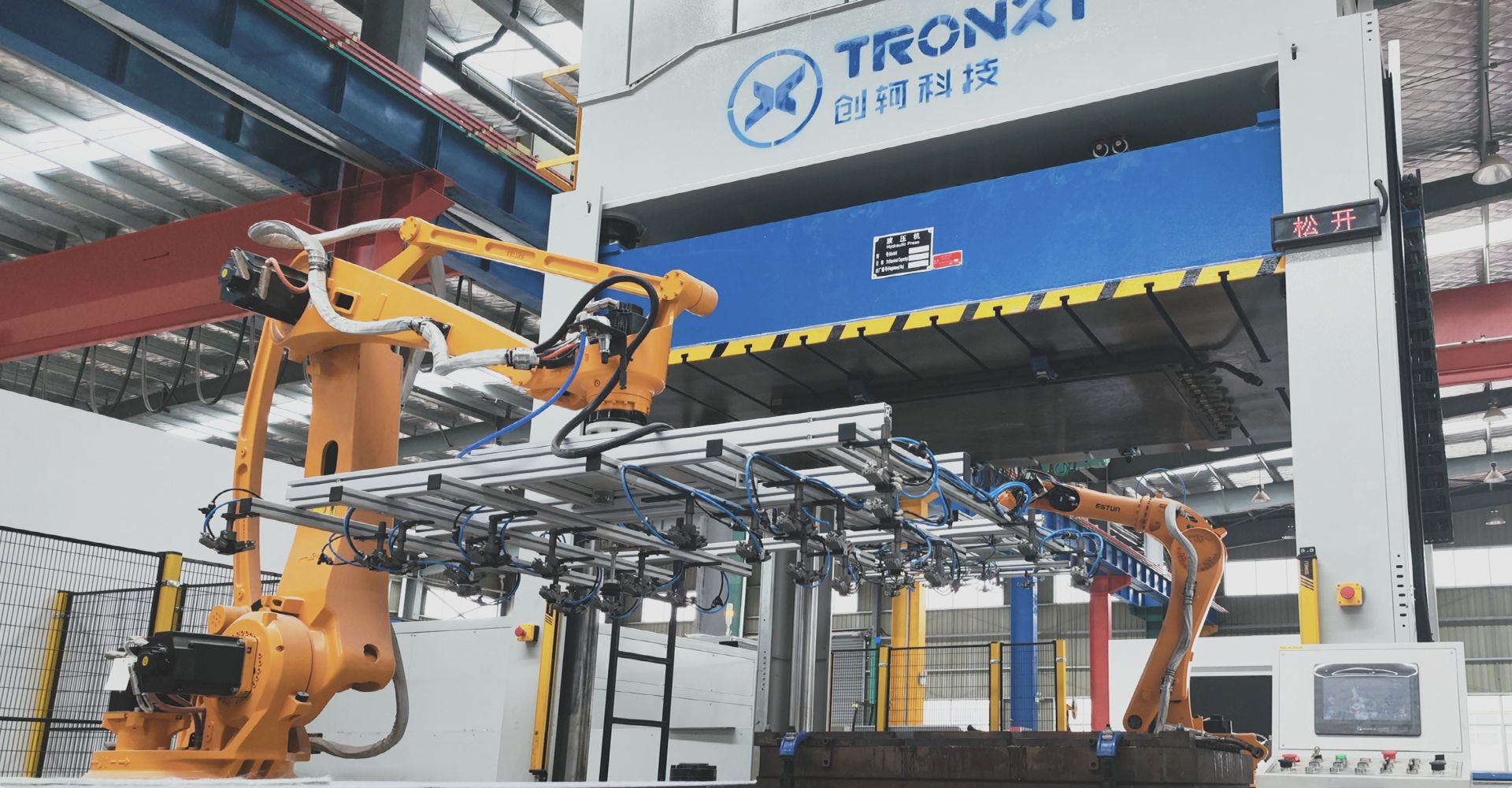

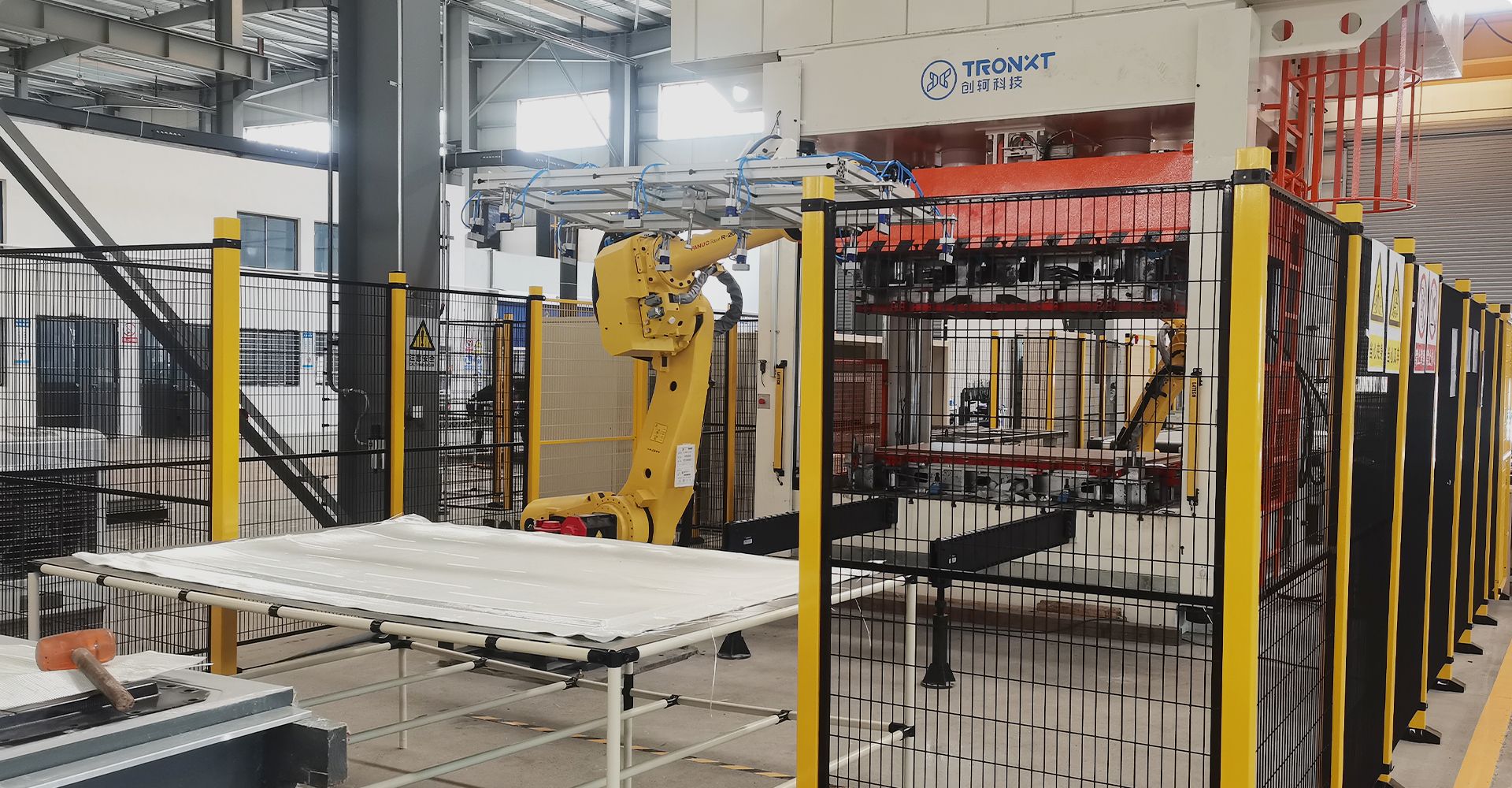

HP-RTM高压树脂传递模压全自动预成型产线

行业应用：新能源汽车电池上盖及托盘，汽车结构件，航空零部件，轨道交通零部件等

HP-RTM高压树脂传递模压全自动预成型产线

行业应用：新能源汽车电池上盖及托盘，汽车结构件，航空零部件，轨道交通零部件等

HP-RTM高压树脂传递模压全自动预成型产线

行业应用：新能源汽车电池上盖及托盘，汽车结构件，航空零部件，轨道交通零部件等

产品简介

HP-RTM全称是高压树脂传递模塑成型工艺，它是指科用高压压力将树脂对冲混合并注入到预先铺设有纤维增强材料的真空密闭模具内，经树脂流动充模、浸渍、固化和脱模，获得复合材料制品的成型工艺，创轲HP-RTM全自动预成型产线包括碳纤维和玻璃纤维编织布的多层放卷、裁切、加热、预成型等工序，可实现热国性树脂基体及连续纤维增强类产品模压前处理工序的智能制造，是包括设计、制造、运输、装卸、安装、调试、培训等工作的交钥匙工程项目。

工艺流程

参数展示

行业应用

新能源汽车电池上盖及托盘，汽车结构件，航空零部件，轨道交通零部件等

整线节拍

2-4分钟/ 件，10万件/年

适用材料

碳纤维/玻璃纤维编织布

自动化率

100%

多层放卷

最多可同时同步自动铺放6层纤维编织布

超声焊接

超声打点焊接，保证多层原料上下结合

红外加热炉

室温到450℃任意设定，控温精度准确，温度均匀性高

控制系统

国际一线品牌(SIEMENS/AB),Profinet/Ethernet-IP工业以太网实时通讯

切飞边尺寸精度

±0.2毫米

应用场景

新能源汽车电池上盖及托盘，汽车结构件

航空零部件

轨道交通零部件

核心技术体系

高速高质量低成本制造

复材工艺自动化

01

复材制造智能系统

02

复材智能工厂交钥匙工程

03

复材智造信息化管控

04

复材工艺自动化

PCM-预浸料模压

WCM-湿法模压

HP-RTM-高压树脂传递模

CFRTP-热塑连续纤维模压

Fiber Form-复合板材预埋注塑
复材制造智能系统

智能温控：高温油温/电磁感应/红外陶瓷等

智能模压：自动预成型/上下料

智能裁切：高速搬运/自动上下料/切割打磨

智能输送：多层放卷/自动输送

智能铺层：自动铺层/视觉识别/防错防呆
复材智能工厂交钥匙工程

车间布局整体设计

设备规划预算造价

车间机电一体化工程实施

整厂/企业级整体设计实施
复材智造信息化管控

复合材料制造智能设备监控系统

制造车间MES制造执行系统

复合材料仓储管理系统

智能物流解决方案
